計算結果図ウィンドウ アイコン 変位図設定

ツールバーの ［アイコン 変位図設定］をクリックすると、変位図設定ダイアログが表示されます。
変位図で表示する数値や拡大率などを設定します。

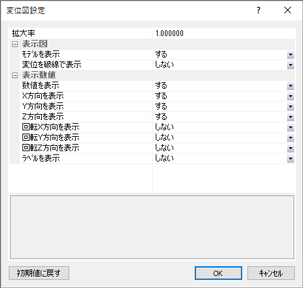

アイコン ダイアログ

ダイアログ
項　目 説　明 初期値
拡大率 変位線の拡大率を設定します。 1.0
表示図
モデルを表示		 モデルを表示する場合に「する」を選択します。 する
変位線を破線で表示 変位を破線、モデルを実線で表示する場合に「する」を選択します。
「しない」の場合は変位を実線、モデルを破線で表示します。		 しない
表示数値
数値を表示		 変位値を表示する成分を設定します。
表示する場合に「する」を選択します。		 する
X方向を表示 変位値を表示する成分を設定します。
［数値を表示］が「する」の場合に有効です。
表示する場合に「する」を選択します。		 する
Y方向を表示 する
Z方向を表示 する
回転X方向を表示 する
回転Y方向を表示 する
回転Z方向を表示 する
ラベルを表示 ［数値を表示］が「する」の場合に有効です。
ラベルを表示する場合に「する」を選択します。		 しない
